商品の詳細:
|
| 商品名: | 内側のステンレススチール製リング付き 温水用プラスチックスチール複合パネル | 素材: | スチールとバージン PEX |
|---|---|---|---|
| 使用法: | 給水パイプラインシステム | 未来: | インナーステンレスリング内 |
| 構造: | 内側のステンレス リング + 100% バージン PEX + 溶融亜鉛めっき鋼管。 | サイズ: | DN25-DN400 |
| 色: | 内側のプラスチック パイプの赤 | ||
| ハイライト: | 50 mm 鋼プラスチック複合パイプ、鋼プラスチック複合パイプ 3.8 mm、DN25 鋼強化プラスチック パイプ,Steel Plastic Composite Pipe 3.8mm,DN25 steel reinforced plastic pipe |
||
グレード：お湯

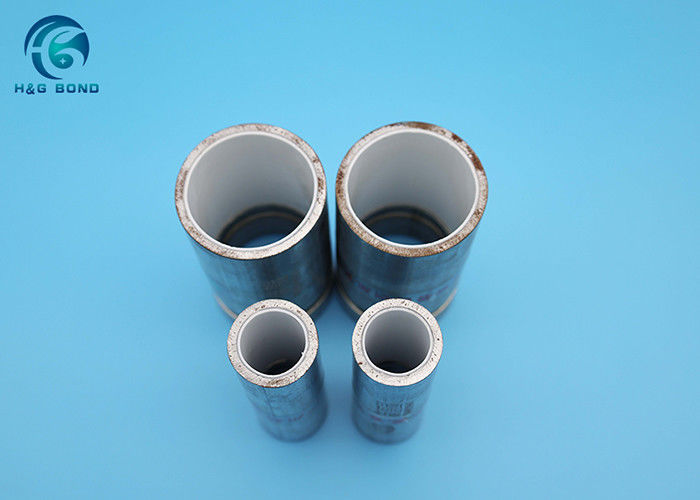

製品:内側のステンレス鋼リングを使用して、温水用のプラスチック鋼複合パネル
説明
プラスチックパイプは、高品質で 100% バージン PE を使用しており、次の基準を満たしています。食物 衛生ホットメルト接着樹脂は高品質、高純度で接着強度に優れ、鋼管とプラスチック管との接着強度を確保します。プラスチックと鋼の複合パイプヘッドは、国内特許製品である内側の 304 ステンレス鋼リングで固定されています。内側のステンレスリングは、樹脂管と鋼管の分離による膨張・収縮の問題や、流水が管頭に長時間影響を与える問題を完璧に解決します。画期的な技術で水質をしっかり守りながら、管の寿命を大幅に延ばし、価格競争につなげます。DN-200からDN400までの大型パイプは、他社ではなかなか実現が難しい小型パイプと同じ技術で製作されています。
物理的特性
| 内径 | 外径 | 鋼管の厚さ | プラスチックパイプの厚さ | パイプの長さ | |
| んん | の | んん | んん | んん | んん |
| 15 | 1/2 | 21.3 | 2.8 | 1.5±0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5±0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5±0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5±0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5±0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5±0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5±0.2 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2.0±0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0±0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0±0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0±0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0±0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0±0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0±0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0±0.5 | 6000 |
応用
生活用水、飲料水およびプロジェクト、その他の関連分野の給水管システム。
溝標準深さ幅と公差
| パイプ径 | 溝の深さ | ガリー幅 | 公差 |
| 60~150 | 1.9mm~2.3mm | 9mm~9.5mm | ±1mm |
| 200~250 | 2.4mm~2.7mm | 11.4mm～12.4mm | ±1mm |
| 300 | 2.6mm~3.0mm | 11.4mm～12.4mm | ±1mm |
生産処理:
溶融亜鉛メッキ鋼管の検査 - パイプの内側を研磨 - PE/PEX パイプを挿入 - 高圧、高温、加熱して鋼管と PEX パイプを複合化 - 冷却 - パイプヘッドを固定 - 内側のステンレス鋼を固定リング - 書き言葉 - カバー - パッキン - 収納に固定。
設置・接続方法
1. 溝接続
を。規格準拠の溝付きフィッティングを選択します。
b.溝付きパイプジョイントの作動圧力は、パイプラインの作動圧力と一致する必要があります。
c.複合飲料水規格のゴム製シールリングを選択し、温水パイプは耐熱ゴム製シールリングを採用しています。
2.ねじ込み接続
を。要件を満たすねじ込み継手を選択してください。
b.プラスチックで裏打ちされたパイプはバルブに直接接続してはならず、プラスチックで裏打ちされた真ちゅう製の内ネジと外ネジを備えた特別な移行パイプジョイントを使用する必要があります。
c.プラスチックで裏打ちされたパイプは、給水栓に直接接続してはならず、特殊な真鍮製めねじ管継手を使用する必要があります。
d.プラスチックライニングパイプを銅パイプおよびプラスチックパイプに接続する場合は、特別なトランジションジョイントを使用する必要があります。
3.フランジ接続
を。パイプライン システムの使用圧力が 1.0Mpa を超え、2.5Mpa 未満の場合は、フランジ接続を使用できます。
b.フランジの圧力レベルは、パイプラインの使用圧力と一致します。
c.フランジガスケットにはゴムガスケットを使用しています。大径のガスケットをスプライスする必要がある場合は、フラット ジョイントではなく、斜めラップ ジョイントを使用する必要があります。
