商品の詳細:
|
| 使用法: | 給水パイプラインシステム | 商品名: | 内側のステンレススチール製リング付き 温水用プラスチックスチール複合パネル |
|---|---|---|---|
| 色: | 内側のプラスチック パイプの赤 | 素材: | スチールとバージン PEX |
| 未来: | インナーステンレスリング内 | 構造: | 内側のステンレス リング + 100% バージン PEX + 溶融亜鉛めっき鋼管。 |
| サイズ: | DN25-DN400 | ||
| ハイライト: | 150 mm スチール プラスチック複合パイプ、60 mm スチール プラスチック複合パイプ、防食プラスチック複合パイプ,60mm Steel Plastic Composite Pipe,Anti Corrosion plastic composite pipe |
||
グレード：お湯
製品:内側のステンレス鋼リングを使用して、温水用のプラスチック鋼複合パネル
設置・接続方法
1. 溝接続
を。規格準拠の溝付きフィッティングを選択します。
b.溝付きパイプジョイントの作動圧力は、パイプラインの作動圧力と一致する必要があります。
c.複合飲料水規格のゴム製シールリングを選択し、温水パイプは耐熱ゴム製シールリングを採用しています。
2.ねじ込み接続
を。要件を満たすねじ込み継手を選択してください。
b.プラスチックで裏打ちされたパイプはバルブに直接接続してはならず、プラスチックで裏打ちされた真ちゅう製の内ネジと外ネジを備えた特別な移行パイプジョイントを使用する必要があります。
c.プラスチックで裏打ちされたパイプは、給水栓に直接接続してはならず、特殊な真鍮製めねじ管継手を使用する必要があります。
d.プラスチックライニングパイプを銅パイプおよびプラスチックパイプに接続する場合は、特別なトランジションジョイントを使用する必要があります。
3.フランジ接続
を。パイプライン システムの使用圧力が 1.0Mpa を超え、2.5Mpa 未満の場合は、フランジ接続を使用できます。
b.フランジの圧力レベルは、パイプラインの使用圧力と一致します。
c.フランジガスケットにはゴムガスケットを使用しています。大径のガスケットをスプライスする必要がある場合は、フラット ジョイントではなく、斜めラップ ジョイントを使用する必要があります。
物理的特性
| 内径 | 外径 | 鋼管の厚さ | プラスチックパイプの厚さ | パイプの長さ | |
| んん | の | んん | んん | んん | んん |
| 15 | 1/2 | 21.3 | 2.8 | 1.5±0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5±0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5±0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5±0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5±0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5±0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5±0.2 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2.0±0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0±0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0±0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0±0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0±0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0±0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0±0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0±0.5 | 6000 |
説明

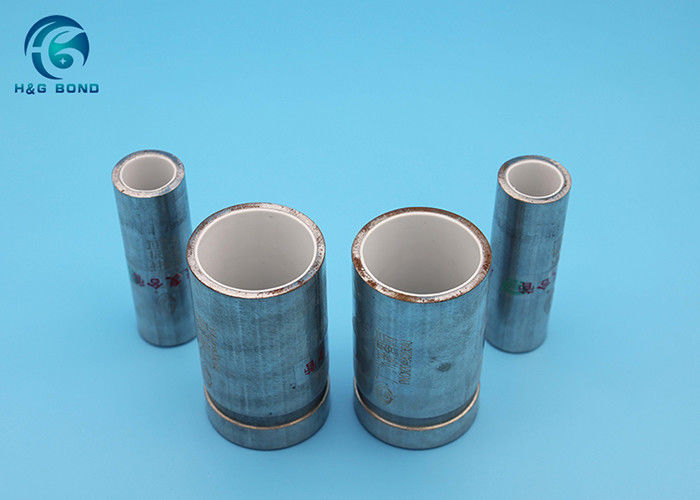

内側のステンレス鋼リングとプラスチック鋼複合パネルは、PEX パイプと溶融亜鉛めっき鋼管および内側のステンレス鋼リングとの組み合わせです。一定の圧力と高温の複合技術によって使用され、接着剤のひび割れや収縮の問題が発生することなく、内側のプラスチックパイプが良好な形状になり、スチールパイプがしっかりと接合されます。ホット DIP 亜鉛メッキ鋼管は、国際をリードする高周波の新しい溶接技術を採用し、高品質の 0 純亜鉛メッキで亜鉛メッキされています。プラスチックパイプは、高品質で 100% バージン PE を使用しており、次の基準を満たしています。食物 衛生ホットメルト接着樹脂は高品質、高純度で接着強度に優れ、鋼管とプラスチック管との接着強度を確保します。プラスチックと鋼の複合パイプヘッドは、国内特許製品である内側の 304 ステンレス鋼リングで固定されています。内側のステンレスリングは、樹脂管と鋼管の分離による膨張・収縮の問題や、流水が管頭に長時間影響を与える問題を完璧に解決します。画期的な技術で水質をしっかり守りながら、管の寿命を大幅に延ばし、価格競争につなげます。DN-200からDN400までの大型パイプは、他社ではなかなか実現が難しい小型パイプと同じ技術で製作されています。
応用
生活用水、飲料水およびプロジェクト、その他の関連分野の給水管システム。
利点
1. 機械的強度が高い。内部のソリッド リング スチール プラスチック複合パイプは、溶融亜鉛メッキ鋼パイプと同じ優れた機械的強度を備えています。衝撃、曲げ、耐圧に強く、使用圧力範囲は1.6MPa以下です。
2.防錆と長寿命。搬送流体は金属から効果的に分離され、プラスチック層とのみ接触し、優れた防食効果があり、パイプラインの耐用年数を大幅に延ばし、通常の条件下で70年間使用できます。
3. 流体抵抗が小さい。内側のソリッドリングを備えた鋼とプラスチックの複合パイプの内壁は滑らかで、摩擦係数が小さく、流速が速く、スケールが蓄積せず、流体抵抗が小さくなります。
4. 衛生性能に優れています。裏打ちされたプラスチックパイプは、食品グレードのプラスチック、ブランドのバージンPEXでできており、搬送される媒体を汚染しません。内壁は滑らかで、スケールや錆がなく、水質と衛生指標が家庭用水の伝送を満たすことを保証しますそして流通基準、そして品質は国際的な品質レベルに達します。
5. プラスチックと鋼管がよく配合されています。強力な接着力、脱落しにくい、優れたシール性能、ピンホールや亀裂がないため、漏れがありません。
6. プラスチック層の性能は良好です。熱伝導率が低く、環境保護と省エネ、低温脆性が良好で、膨張係数が小さい。
7.簡単なインストール。従来の取り付けプロセスと、強力なシーリング エネルギー吸収を備えた適合するパイプ継手の使用により、接続は信頼性が高く、シンプルで高速です。パイプラインはメンテナンスが容易で、メンテナンス コストも低く抑えられます。
8. 主な設備は自社開発であり、普通の企業では真似できない特性と専門技術を備えています。生産効率と生産能力は一般企業の3～5倍です。お客様が求めるリードタイムを確保できます。
溝標準深さ幅と公差
| パイプ径 | 溝の深さ | ガリー幅 | 公差 |
| 60~150 | 1.9mm~2.3mm | 9mm~9.5mm | ±1mm |
| 200~250 | 2.4mm~2.7mm | 11.4mm～12.4mm | ±1mm |
| 300 | 2.6mm~3.0mm | 11.4mm～12.4mm | ±1mm |
生産処理:
溶融亜鉛メッキ鋼管の検査 - パイプの内側を研磨 - PE/PEX パイプを挿入 - 高圧、高温、加熱して鋼管と PEX パイプを複合化 - 冷却 - パイプヘッドを固定 - 内側のステンレス鋼を固定リング - 書き言葉 - カバー - パッキン - 収納に固定。
よくある質問
Q：納期はどのくらいですか？
A: 通常、在庫がある場合は 7 ～ 15 営業日です。
Q: どうすればオファーを受け取ることができますか?
A:製品の仕様を教えてください。
Q: サンプルを入手できますか?料金はかかりますか?
A：はい、無料でサンプルを提供できますが、運賃はかかりません。サンプル確認後ご注文の場合は、特急料金をご返金またはご注文金額から差し引きます。
Q: どのようにして私たちのビジネスを長期的かつ良好な関係にしますか?
Q: 支払条件は何ですか?
A:shippmentの前にT/TかL/Cによって。
